Magic Grating

신개념 Grating

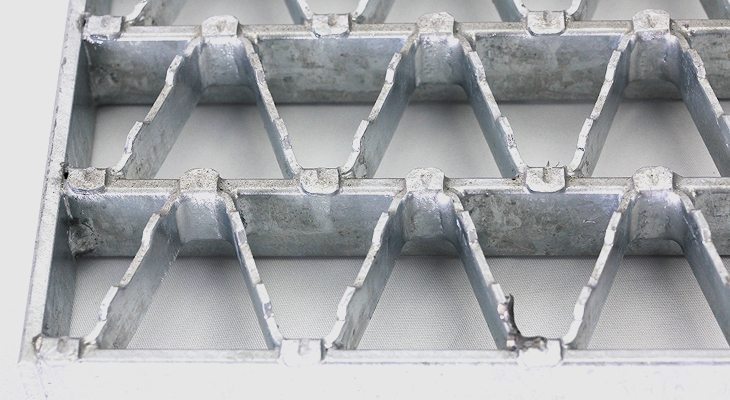

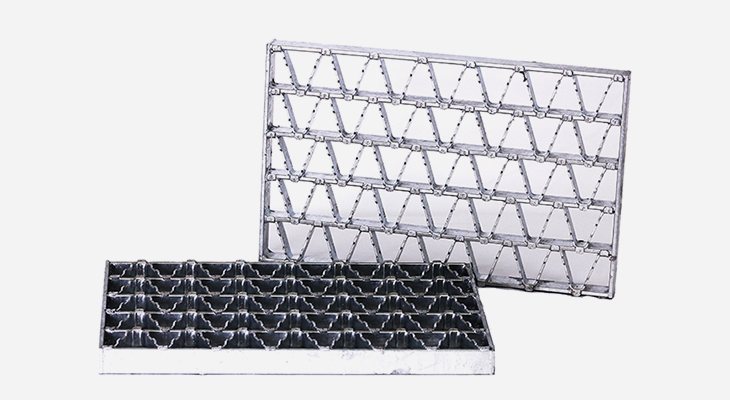

삼각형 구조의 촘촘한 살 구조를 가지고 있으며 살구조 상부에 돌기(Spike)가 형성되어 있는 신개념의 Grating

특징

  • 삼각형 구조의 촘촘한 살 구조로 인해 Graing 상부로 폭이 좁은 바퀴가 이동해도 빠지지 않습니다.
  • 촘촘한 매쉬구조를 가지고 있어 Grating 하부로 공구나 이물질의 낙하를 예방 합니다.
  • 특수 설계구조를 통해 비틀림 강성이 매우 우수하고 내하중성이 매우 뛰어 납니다.

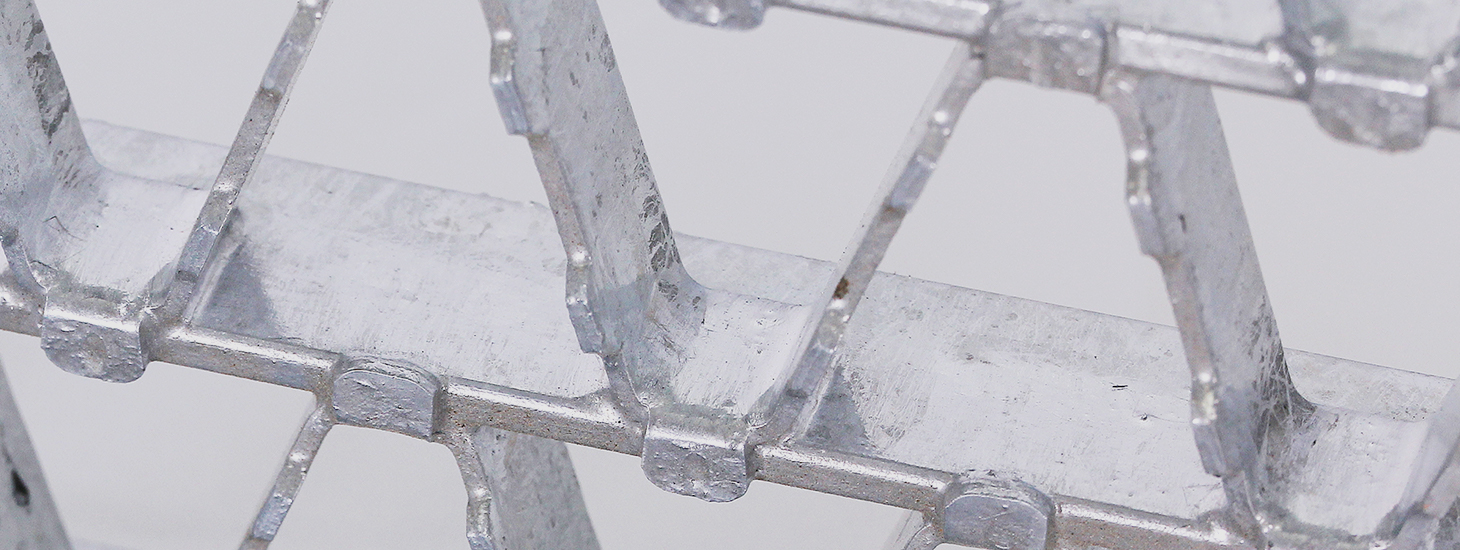

  • Grating 살 상부의 돌기(Spike) 구조로 인해 눈,비 또는 기름성분 등에 의한
    미끄러짐 현상을 방지 합니다.
  • 타사 Grating 제품은 CO2 용접을 통해 생산되나, 매직그레이팅은 자동 프로텍션 용접방법 도입, 생산하여 용접품질이 균일하고 용접 불량을 최소화 하였습니다.
안정성

일공업규격(DIN 51130)에 기준하여 마찰력 시험을 진행

눈/얼음/기름,왁스/물/세정제 등의 미끄럼 재해에 대한 테스트를 진행하였고 모든 테스트에 대해 만족하는 결과를 나타냈습니다.
(테스트 실시 : 경희대학교 인간공학 연구팀)

작업자 피로도 측정

Novel社 Pedar Mobile 압력분포 측정 시스템을 활용하여 작업자 피로도를 측정하였으며 기존 타사 제품 대비 현저하게 작업자의 피로도를 덜어주는 효과를 보여 주었습니다.

미끄럼 마찰력 측정 및 평가

독일 안전규격 기준(DIN51130) 마찰력 시험
측정 결과 얼음, 기름, 왁스, 물, 세정제의 전도 재해를 모두 예방하는
미끄럼 방지 최우수 등급 R13으로 평가

실험: 경희대학교 인간공학 연구실

실험 항목 규격기준 (DIN51130) 19° ~ 27° 결과분석
미끄럼 저항 0.6 이상 0.97 미끄럼 저항이 매우 높으므로 매우 안전
수용각 R11 이상 (19° ~ 27°) R11 이상 (35°이상) 미끄럼 방지 최우수 등급 R13으로 매우 안전
결과 기름에 젖은 논슬립 매직 그레이팅에서 안전화를 신은 채 미끄러지기 시작한 각도(수용각)는 평균 44.25°로 측정되어 미끄럼 방지 등급 R13으로 매우 안전한 제품입니다.

미끄럼 방지 등급(DIN51130)

평균 수용각 6° ~ 10° 6° ~ 10° 6° ~ 10° 6° ~ 10° 6° ~ 10°
미끄럼 방지 등급 R9 R9 R9 R9 R9
판단기준 가장 미끄러운 바닥 ◀ ▶ 가장 덜 미끄러운 바닥

피로도 측정 및 평가

Novel사의 Pedor Molle 압력 분포시스템 활용 측정 결과 일반그레이팅보다 논슬립 매직그레이팅이 근육 피로도와 작업자의 피로도를 덜 느끼는 것으로 평가

실험: 경희대학교 인간공학 연구실

측정항목
측정시간
0H 4H 판단기준 결과분석
일반
그레이팅
논슬립
매직그레이팅
일반
그레이팅
논슬립
매직그레이팅

저압
측정
최대 힘 (N) 894.415 743.555 997.595 825.99 족 저압의 압력
분포도가 적을수록
피로도를 감소시킨다.
압력면적 (cm2) 137.365 126.36 140.365 132.655
단위 면적당 최대압력 28.5 23 34 27
결과 논슬립 매직그레이팅은 작업시간에 관계 없이 일반그레이팅보다 작업자에게 근육피로를 덜 주고
피로감을 덜 느끼게 하며, 안정되게 작업 능률을 향상시키는 우수한 제품이다.
